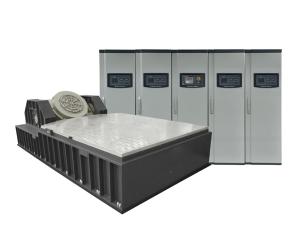

Systèmes d’essais en vibrations refroidis par eau

Introduction

1. Les systèmes d’essais en vibrations refroidis par eau sont caractérisés par une grande force, une grande capacité de charge, et une grande efficacité de refroidissement. Ils sont utilisés pour tester de grands composants et machines complètes dans différents secteurs tels que l'aviation, l'aérospatiale, la construction navale, l’armement, l'automobile, etc.

2. Ce système de contrôle de vibration est capable d'accomplir le test de vibration sinusoïdale triaxial, le test de vibration aléatoire à large bande, ainsi que le test de spectre de réponse au choc et d’impulsion classique (semi-sinusoïdale, trapézoïdale, et dents de scie après pic). Adoptant une chambre climatique, il peut aussi compléter le test combiné multi-environnement.

3. Jusqu'à présent, divers types de systèmes d’essais en vibrations refroidis par eau sont fournis en option. La force d'excitation varie de 50 kN à 500 kN. La charge maximale varie de 800 kg à 15000 kg.

4. Ce système de test de vibration est composé d'agitateur, d'amplificateur de puissance, et d'unité de refroidissement. Il peut être installé en option avec Ambre, Vibstar, ou autres dispositifs de commande.

Caractéristiques de premier plan
1. Large gamme de fréquence large et fréquence de résonance de premier ordre
Les systèmes d’essais en vibrations refroidis par eau adoptent des composites aérospatiales de haute résistance. Il en résulte une amélioration considérable de la résistance, la rigidité, et la fréquence de résonance de premier ordre de la bobine. En outre, ils permettent à notre produit d’atteindre un niveau avancé à l’échelle internationale.

2. Bobine d'excitation de haute fiabilité et éconergétique
La bobine d'excitation adopte la conception d’enroulement à double-disque pour améliorer sa fabricabilité et fiabilité. Par l'adoption de la philosophie de conception novatrice, son énergie et puissance de chauffage sont considérablement réduites.

3. Refroidissement par eau de haute efficacité
Les systèmes d’essais en vibrations refroidis par eau ont considérablement améliorés l’effet de refroidissement, grâce à une nouvelle technique de soudage et de refroidissement parallèle innovant du bobinage et de l'anneau de court-circuit interne-externe.

4. Ajustement automatique de l'armature à position équilibrée dans l'utilisation du dispositif MPCS
Le système de centrage automatique permet à l'armature de toujours être en position d'équilibre pendant le mouvement. Ensuite, un test de vibration nécessitant un déplacement maximum peut être réalisé en douceur.

5. Capacité portante élevée
Un ressort d'air combiné prend en charge le système de suspension afin d'améliorer sa capacité portante et de réduire le bruit ambiant de manière significative.

6. Tests horizontaux et verticaux
L’agitateur à vibration refroidi à l'eau possédant une table vibrante est idéal pour les tests de vibration horizontale et verticale. Il peut être facilement renversé par l'adoption de la roue en chaîne et la roue à moteur électrique à vis unique.

7. Propriétés de sécurité
Nos systèmes d’essais en vibrations refroidis par eau sont conformes aux exigences européennes de test standard. Son amplificateur de puissance est équipé de bouton d'arrêt d'urgence pour faire face en temps opportun aux situations d'urgence. Notre produit est conforme aux normes américaines UL et norme de sécurité CE.

Guide de sélection de modèle
L'équipement d'essai au choc peut être affecté par le couple de renversement, le moment d'inertie, la position de centre de gravité, et la hauteur du centre de gravité du spécimen. Par conséquent, son unité de sécurité doit être supérieure à 1,2 fois la force théorique.

Paramètres de performance
1. Méthode de refroidissement par eau de haute efficacité
2. Force d'excitation sinusoïdale de 50 kN à 500 kN.
3. Rapport de force d'excitation aléatoire à sinusoïdal 1:1.
4. Force de choc deux-fois-sine (trois fois en option)
5. Valeur crête-à-crête du déplacement 51mm, 76mm.
6. Grande table de travail et armature légère
7. Un ressort pneumatique à la position du tourillon peut offrir un superbe effet d'isolation des vibrations.
8. Grande capacité portante du ressort d'air dans la chambre centrale, et performance extraordinaire à basse fréquence
9. Un système d'auto-centrage permet à l'armature de toujours être commandé en position d'équilibre pendant le mouvement.
10. La double conception de circuit magnétique présente des avantages tels que la fuite de flux faible et le champ magnétique uniforme. Nous pouvons adopter également une table vibrante.
11. Les tests de vibrations horizontales et verticales dépendent de la transmission de roue à vis, permettant d’économiser le travail.
12. Les fonctions de test incluent le sinusoïdale, l’aléatoire, et le choc.
13. L’amplificateur de puissance est très efficace et fiable.

Remarque: L'amplificateur de puissance peut être installé en option avec une télécommande et un écran d'affichage à cristaux liquides.

Modèle

Caractéristiques principales

Modèle du système ES-50W-445 ES-60W-445 ES-70W-445 ES-80W-445 ES-80-480 ES-100-480 ES-100-550 ES-120-550
Force nominale aléatoire / sinusoïdale 50kN 60kN 70kN 80kN 80kN 100kN 100kN 120kN
Force de choc nominal 100/150 *kN 120/180*kN 140/210*kN 160/240*kN 160/240*kN 200/300*kN 200/300*kN 240/360*kN
Fréquence utilisable 2-2700Hz 2-2700Hz 2-2700Hz 2-2700Hz 2-2500Hz 2-2500Hz 2-2500Hz 2-2500Hz
Vélocité maximale 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s
Accélération max 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s²
Charge max 800kg 800kg 800kg 800kg 1100kg 1200kg 1000kg 1000kg
Déplacement max p-p 51 mm 51 mm 51 mm 76 mm 51 mm 51 mm 51/76* mm 51/76* mm
Fréquence de résonnance 2400Hz±5%Hz 2400Hz±5% 2400Hz±5% 2400Hz±5% 2100Hz±5% 2100Hz±5% 2100Hz±5% 2100Hz±5%
Plus Plus Plus Plus Plus Plus Plus Plus
Modèle du système ES-160-590 ES-160-650 ES-180-590 ES-180-650 ES-200-650 ES-300-870 ES-350-870
Force nominale aléatoire / sinusoïdale 160kN 160kN 180kN 180kN 200kN 300/240kN 350/250kN
Force de choc nominal 320/480*kN 320/480*kN 360/540*kN 360/540*kN 400/600*kN 600/900*kN 700/1050*kN
Fréquence utilisable 2-2200Hz 2-2200Hz 2-2200Hz 2-2200Hz 2-2100Hz 2-1700Hz 2-1700Hz
Vélocité maximale 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s
Accélération max 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s²
Charge max 1600kg 1800kg 1600kg 1800kg 1600kg 6000kg 6000kg
Déplacement max p-p 51 mm 51 mm 51 mm 51 mm 51/76* mm 51mm 51mm
Fréquence de résonnance 1800Hz±5% 1800Hz±5% 1800Hz±5% 1700Hz±5% 1700Hz±5% 1600Hz±5% 1600Hz±5%
Plus Plus Plus Plus Plus Plus Plus
Modèle du système ES-400-870 ES-500-1070 ES-50WLS3-445 ES-60WLS3-445 ES-100LS3-550 ES-120LS3-550 ES-200LS3-650
Force nominale aléatoire / sinusoïdale 400/300kN 500/350kN 50kN 60kN 100kN 120kN 200kN
Force de choc nominal 800/1200*kN   100/150*kN 120/180*kN 200/300*kN 240/360*kN 400/600*kN
Fréquence utilisable 2-1700Hz 5-1500Hz 2-2500Hz 2-2500Hz 2-2500Hz 2-2500Hz 2-2100Hz
Vélocité maximale 2/2.5* m/s 2 m /s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s 2/2.5* m/s
Accélération max 1000 m /s² 1000 m /s² 850 m /s² 1000 m /s² 1000 m /s² 1000 m /s² 1000 m /s²
Charge max 6000kg 15000kg 800kg 800kg 1000kg 1000kg 1600kg
Déplacement max p-p 51 mm 51 mm 76 mm 76 mm 76 mm 76 mm 76 mm
Fréquence de résonnance 1600Hz±5%   2200Hz±5% 2200Hz±5%
Plus Plus Plus Plus Plus Plus Plus
