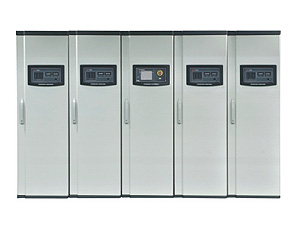

Amplificateur pour excitateur

1. L'amplificateur pour excitateur est constitué d'unité logique et d'unité de puissance. Il est de petite taille, léger et de dispositif électronique très performant, offrant ainsi de nombreux avantages remarquables tels que la structure compacte, la configuration souple, la haute efficacité énergétique, l’installation facile, la manipulation intelligente, et plus encore.

2. Tous les composants clés sont acquis chez plusieurs sociétés de renommée mondiale telles que Motorola, Fairchild, et Mitsubishi. Leur qualité est fiable.

3. L'adoption de la nouvelle génération de produit numérique améliore le système de test de vibration, et ouvre également une large perspective pour les systèmes d'essais en vibrations électrodynamiques chinois. Il facilite le développement du système de vibration électrodynamique en matière de haute puissance et de grande force d'excitation.

4. Cette série d'amplificateur pour excitateur peut se substituer au même modèle fourni par d'autres fabricants.

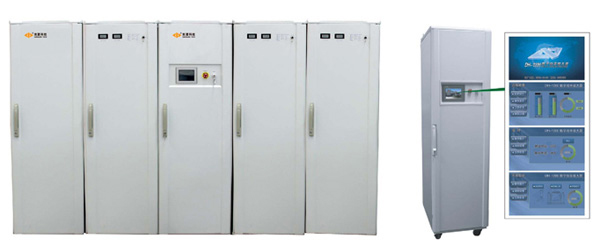

  • Écran tactile
  • Boîte type A
  • Boîte type B
  • Certification CE

Caractéristiques de performance
1. Plusieurs unités de puissance fonctionnent en parallèle par l'adoption de méthodes flexibles. En fonction des besoins réels, les utilisateurs peuvent augmenter ou diminuer les modules de puissance ou modules d'alimentation. Il n'est pas nécessaire de remplacer les châssis.

2. L'utilisation d'un dispositif de compensation du facteur de puissance permet au facteur de puissance de ce produit d’atteindre 95%. De plus, il permet à la capacité de l'électricité d’être pleinement utilisée.

3. En adoptant la technologie automatique de partage de courant, l'opération de déséquilibre de courant en parallèle atteint au plus 1%.

4. De plus, l'amplificateur pour excitateur se caractérise par un haut rapport signal-sur-bruit et une faible distorsion de forme d'onde, en raison de l'adoption de la technologie de modulation de largeur d'impulsion sinusoïdale.

5. L'utilisation de modules IGBT fournit une grande marge de puissance. La puissance unique de crête efficace est supérieure à 20 kVA.

6. L'adoption de la technologie de contrôle de commutation de résonance offre un rendement de conversions élevé et une superbe compatibilité électromagnétique.

7. Le rendement de conversion de modules de puissance est de 95%. L'amplificateur de commutation adopte la technologie de refroidissement forcé par air.

Avantages des modules IGBT
1. Haute impédance d'entrée, petite puissance porte-voiture, et circuit d'entraînement simple

2. Vitesse de commutation rapide, courte durée d’arrêt.

3. Grande zone de fonctionnement sûr
L'amplificateur pour excitateur n'est pas facilement endommagé lors de son utilisation. La densité de courant de l’IGBT est généralement 10 fois plus élevée que celle de MOSEFT. Le RDS (on) d’IGBT est habituellement de 10% celui de MOSEFT. Sa tension de saturation est abaissée.

Nouvel amplificateur pour excitateur numérique

Paramètres techniques

Gamme de puissance 1 ～480kVA
Tension de sortie 100V
Impédance d'entrée ≥10k Ω
Rapport signal sur bruit ≥65dB
Distorsion harmonique (charge résistive) ﹤1.0% (Valeur typique)
Erreur de mesure de la tension de sortie ≤5%
Erreur de mesure du courant de sortie ≤5%
Courant de sortie ≤4800A (augmentation d'étape 120A)
Facteur de crête courant de sortie ≥3
Stabilité DC Dérive du point zéro de borne de sortie ≥50mv/8h
Réponse en fréquence DC～5000Hz ±3dB
Gain moyen de fréquence ≥80
Efficacité de conversion DC/AC ﹥95%
Nature de la charge Option résistif, capacitif, inductif
Déséquilibre de courant opération parallèle ≤1%
Temps moyen entre les pannes (MTBF) ﹥3000h
