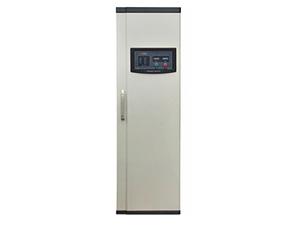

Unité de refroidissement
Structure et fonctions
1. L'unité de refroidissement de séries CU est spécialement conçue et fabriquée pour la dissipation thermique du générateur de vibrations électrodynamiques refroidis à l'eau.
2. Ce refroidisseur est principalement composé d'acier inoxydable ou de pompe à eau en cuivre, d'échangeur thermique en acier inoxydable, de soupape de régulation à pression d'eau, de jauge de pression, de détecteur de débit, de commutateur d'alarme de niveau, de réservoir d'eau, et de canalisations.
3. Les principaux éléments de structure de l'unité de refroidissement sont en acier inoxydable 304 ou 316. En outre, l'équipement de refroidissement adopte une unité de pompe à eau exceptionnelle à grosse cylindrée et un système de contrôle automatique. Par conséquent, il offre un fonctionnement facile, des performances fiables, et un entretien commode.
4. Le système de refroidissement peut offrir une multitude de fonctions de protection, y compris la protection du système, le niveau d'eau trop bas, le contrôle externe, le flux externe de l'eau froide, la protection thermique du relais, le débit d'eau de l'armature, la pression d'eau d'armature, le débit d'eau de bobine de champ, la pression d'eau de bobine de champ, la protection de sortie, la source d'alimentation de commande, etc.
5. Notre société fournit principalement quatre types facultatifs d'unité de refroidissement, à savoir CU-1, CU-2, CU-3 et CU-4.
Données techniques
| Modèles | ||||
| Flux d'eau cercle interne (eau distillée) | 40 L/min | 80 L/min | 120 L/min | 260 L/min |
| Pression d'eau cercle interne (eau distillée) | 1MPa | 1MPa | 1MPa | 1MPa |
| Flux d'eau cercle externe (eau de ville) | 100 L/min | 160 L/min | 320 L/min | 670 L/min |
| Pression d'eau cercle externe (eau de ville) | 0.25-0.4MPa | 0.25-0.4MPa | 0.25-0.4MPa | 0.25-0.4MPa |
| Puissance de pompe à eau | Cercle interne 4 kW/ Cercle externe 2.5 kW | Cercle interne 8kW/ Cercle externe 4kW | Cercle interne 8 kW/ Cercle externe 6.5 kW | Cercle interne 18 kW/ Cercle externe 12 kW |
| Besoins en eau distillée | Dureté de l'eau 30ppm, pH 7-8, Conductivité 1Us/cm | |||
