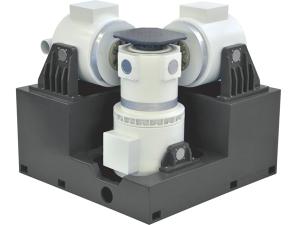

Systèmes d’essais en vibrations à trois axes

Introduction

1. Les systèmes d’essais en vibrations à trois axes sont capables de stimuler l'environnement de vibrations dans des procédés d'utilisations pratiques et de façon réaliste.

2. Ils améliorent le long et court test d'éprouvettes complexes, ce qui permet la comparabilité des résultats de l'évaluation en laboratoire et l’amélioration de l'environnement de service réel.

3. Ce testeur de vibrations tri-axe peut reproduire le mode de défaillance du champ extérieur mais à peine récurrent du test axial unique. Il aide à simuler l'environnement de vibrations dans l'ensemble du processus en cours d'utilisation.

4. En outre, les systèmes d’essais en vibrations à trois axes peuvent grandement réduire le temps de test.

Caractéristiques
1. En tant que sorte d’équipement d'analyse de vibration, ce produit réalise respectivement des vibrations à trois axes ou simultanées.
2. Les fonctions disponibles incluent le sinusoïdal, l’aléatoire, le choc, et la forme d'onde particulière.
3. La vibration synchrone ou asynchrone en trois dimensions peut être obtenue.
4. L'utilisation de dispositif de guidage de haute précision assure une rigidité suffisante et un couplage extrêmement faible.
5. Les systèmes d’essais en vibrations à trois axes se caractérisent par une utilisation et maintenance commodes.

Modèles

Caractéristiques principales

Modèles Fréquence max (Hz) Force max du mono-axe (kgf) Table à nu Taille de la table (mm) Type de refroidissement
Sinusoïdale Aléatoire Sinusoïdale Aléatoire Vélocité (m/s) Déplacement (mm)
3ES-10-HF-400 1000 2000 1000 1000 1.6 38 400 Refroidi par air
3ES-20-HF-400 1000 2000 2000 2000 1.6 38 400
3ES-10-HF-500 800 1500 1000 1000 1.6 38 500
3ES-20-HF-500 800 1500 2000 2000 1.6 38 500
3ES-30-HF-500 800 1500 3000 3000 1.6 45 500
3ES-10-HF-600 800 1500 1000 1000 1.6 38 600
3ES-20-HF-600 800 1500 2000 2000 1.6 38 600
3ES-30-HF-600 800 1500 3000 3000 1.6 45 600
3ES-40-HF-600 800 1500 4000 4000 1.6 45 600
3ES-50-HF-600 800 1500 5000 5000 1.6 45 600
3ES-60-HF-600 800 1500 6000 6000 1.6 45 600
3ES-70-HF-600 800 1500 7000 7000 1.6 45 600
3ES-10-HF-800 500 1000 1000 1000 1.6 38 800
3ES-20-HF-800 500 1000 2000 2000 1.6 38 800
3ES-30-HF-800 500 1000 3000 3000 1.6 45 800
3ES-40-HF-800 500 1000 4000 4000 1.6 45 800
3ES-50-HF-800 500 1000 5000 5000 1.6 45 800
3ES-60-HF-800 500 1000 6000 6000 1.6 45 800
3ES-70-HF-800 500 1000 7000 7000 1.6 45 800
3ES-10-HF-1000 400 1000 1000 1000 1.6 38 1000
3ES-20-HF-1000 400 1000 2000 2000 1.6 38 1000
3ES-30-HF-1000 400 1000 3000 3000 1.6 45 1000
3ES-40-HF-1000 400 1000 4000 4000 1.6 45 1000
3ES-50-HF-1000 400 1000 5000 5000 1.6 45 1000
3ES-60-HF-1000 400 1000 6000 6000 1.6 45 1000
3ES-70-HF-1000 400 1000 7000 7000 1.6 45 1000
3ES-80-HF-600 800 1500 8000 8000 1.6 51 600 Refroidi par eau
3ES-100-HF-600 800 1500 10000 10000 1.6 51 600
3ES-120-HF-600 800 1500 12000 12000 1.6 51 600
3ES-80-HF-800 500 1000 8000 8000 1.6 51 800
3ES-100-HF-800 500 1000 10000 10000 1.6 51 800
3ES-120-HF-800 500 1000 12000 12000 1.6 51 800
3ES-160-HF-800 500 1000 16000 16000 1.6 51 800
3ES-80-HF-1000 400 1000 8000 8000 1.6 51 1000
3ES-100-HF-1000 400 1000 10000 10000 1.6 51 1000
3ES-120-HF-1000 400 1000 12000 12000 1.6 51 1000
3ES-160-HF-1000 400 1000 16000 16000 1.6 51 1000
