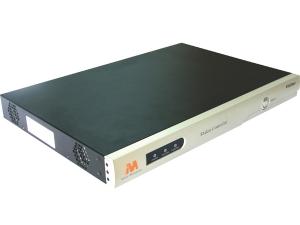

Contrôleur de vibrations Vibstar
Meilleure solution de contrôle de vibrateur
Le contrôleur de vibrations Vibstar adopte le processeur DSP à point flottant de haute performance de la société TI des Etats-Unis. Il offre des performances très fiables par la combinaison de la technologie analogique à faible bruit et la technologie de conversion numérique / module de haute précision 24 bits.
En outre, le contrôleur de vibrations Vibstar peut réaliser une communication interactive fiable par l'adoption d'une interface à réseau et d’un ordinateur. Son matériel adopte 8 canaux d'entrée synchrones, un canal de commande de sortie, et un canal de sortie COLA. Le logiciel de notre équipement de contrôle peut offrir de multiples fonctions telles que l’aléatoire, le sinusoïdal, le choc classique, RSTD, le sinusoïdal sur aléatoire, et l'aléatoire sur l’aléatoire. Notre produit est la solution optimale pour le système de commande à vibration.
Caractéristiques techniques
1. L'utilisation de l'interface de communication de réseau donne une commodité à la surveillance à distance.
2. Le circuit de protection de sortie de haute sécurité peut garantir la sécurité des spécimens et du système de test.
3. La performance de contrôle extraordinaire et la précision de commande sont fournies par le contrôleur de vibration Vibstar. Le nombre maximum de lignes aléatoires est de 3200, et la fréquence de balayage sinusoïdale minimum atteint 1Hz.
4. L’interface d'entrée innovante TOUT-EN-UN est compatible avec différents types d'entrées de capteur.
5. Le contrôleur de vibrations Vibstar permet à l'interface du logiciel convivial d’être facile à apprendre et à utiliser.
6. Les rapports WORD peuvent être produits automatiquement ou manuellement par le contrôleur d’agitateur.
7. Le contrôle en ligne avec un amplificateur de puissance Dongling est également possible.
Entrée
| Nombre de canaux d'entrée | 8 canaux d'entrée synchrones |
| Impédance d'entrée | ﹥110 k |
| Portée maximale de tension d'entrée | ±10V |
| Portée maximale de charge d'entrée | ±10000PC |
| Ratio signal sur bruit | ﹥100dB |
| Convertisseur numérique/Analogue (ADC) | Résolutions 24 bits |
| Gamme dynamique | 114dB |
| Fréquence d’échantillon max | 192KHz |
| Interface d’entrée | Option de tension, ICP et charge |
| Caractéristiques de circuits | 1. L'interface d'entrée de source d'écoulement ICP intégrée et amplificateur de charge 2. Gamme 10V/1V et couplage AC/DC en option 3. Simulation du filtre anti-repliement |
Sortie
| Nombre de canaux de sortie | 1 canal de sortie, 1 sortie COLA |
| Type de signal de sortie | Signal de tension |
| Portée maximale de tension de sortie | 10V |
| Impédance de sortie | ﹤30Ω |
| Précision de l’amplitude | 2mV |
| Convertisseur numérique/Analogue (DAC) | Résolution 24 bits |
| Gamme dynamique | 120dB |
| Fréquence d’échantillon max | 192KHz |
| Caractéristiques de circuits | 1. Simulation du filtre anti-repliement 2. Circuit de protection de sortie |
Indicateurs de performance aléatoires
| Gamme dynamique | 90dB |
| Précision de contrôle | ±1dB |
| Durée en boucle fermée | 100ms |
| Gamme de fréquence | DC-4800Hz |
| Résolution | ≤3200 lignes |
| Stratégie de contrôle | Canal unique, moyenne pondérée multi-canal, valeur maximale multi-canal, et valeur minimale multi-canal |
Indicateurs de performance sinusoïdale
| Gamme dynamique | 95dB |
| Durée en boucle fermée | 10ms |
| Distorsion du signal | <0.3% |
| Ratio signal sur bruit | ﹥100 dB |
| Résolution de fréquence | 0.01% |
| Mode de fréquence de balayage | Fréquence de correction, linéaire et logarithmique |
| Vitesse de fréquence de balayage | Balayage linéaire 0~6000Hz/min |
| Fréquence de balayage logarithmique | 0-100 Oct/min |
| Gamme de fréquence | 1Hz~5000Hz |
| Stratégie de contrôle | Canal unique, moyenne pondérée multi-canal, valeur maximale multi-canal, et valeur minimale multi-canal |
